Contactorul electric: piesa mică care protejează motoarele industriale de avarii costisitoare

Într-o fabrică, o stație de pompare sau un utilaj agricol, motoarele trifazate funcționează ore întregi fără întrerupere. Puțini știu însă că în spatele acestei fiabilități se află un component aparent modest: contactorul. Fără el, un simplu supracurent ar putea distruge un motor de zeci de mii de euro în câteva secunde.

Ce este, de fapt, un contactor și de ce contează

Un contactor este un dispozitiv electromecanic de comutație, folosit pentru a deschide sau închide circuite electrice cu putere mare, de regulă în instalații industriale și comerciale. Spre deosebire de un simplu întrerupător acționat manual, contactorul funcționează automat, la comandă electrică, și este proiectat să reziste la mii sau chiar zeci de mii de cicluri de conectare-deconectare.

Principiul de funcționare este relativ simplu: o bobină electromagnetică atrage un miez metalic mobil, care închide contactele principale și permite trecerea curentului spre sarcină – în cele mai multe cazuri, un motor electric. Când bobina este dezalimentată, un arc readuce contactele în poziția deschisă.

Ceea ce face diferența în practică este dimensionarea corectă a acestui component față de aplicație.

De ce motoarele trifazate au nevoie de un contactor dedicat

Motoarele electrice trifazate sunt, fără îndoială, cele mai răspândite în industrie: pompe, ventilatoare, compresoare, benzi transportoare, mașini-unelte. La pornire, un astfel de motor poate absorbi un curent de 5–7 ori mai mare decât cel nominal, timp de câteva secunde. Această solicitare repetată, dacă nu este gestionată corespunzător, degradează rapid contactele unui dispozitiv subdimensionat.

Tocmai de aceea există contactorul motor – o variantă constructivă optimizată pentru comutația sarcinilor inductive, capabilă să întrerupă curenți mari fără arcuri electrice distructive și fără deteriorarea rapidă a contactelor.

Configurația cu trei poli: standard pentru rețelele trifazate

Rețelele industriale din România și din întreaga Europă funcționează în sistem trifazat (400V, 50Hz). Un motor trifazat standard are trei borne de alimentare, corespunzătoare celor trei faze ale rețelei. Prin urmare, dispozitivul de comutație trebuie să acționeze simultan pe toate cele trei faze.

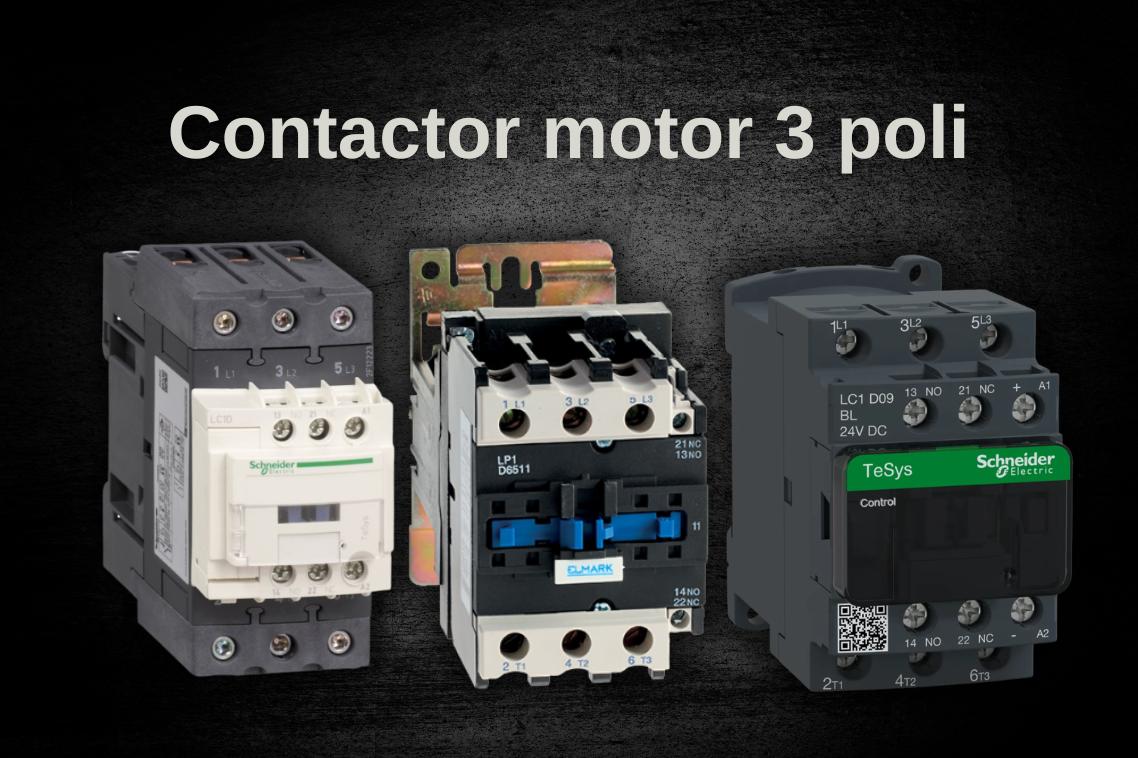

Acesta este rolul contactorului motor cu 3 poli: fiecare pol controlează o fază, iar acționarea lor simultană garantează că motorul pornește și se oprește echilibrat, fără riscul unui regim de funcționare monofazat – o situație care generează vibrații, supraîncălzire și, în cele din urmă, arderea înfășurărilor.

Contactorul 3P este, practic, soluția standard pentru orice aplicație cu motor trifazat. Alegerea unui model cu doi poli sau improvizarea cu componente neadecvate poate părea o economie pe termen scurt, dar se transformă rapid într-o avarie costisitoare.

Cum se alege corect un contactor pentru motor

Specialiștii în automatizări recomandă câțiva parametri esențiali de urmărit:

Curentul nominal (In) – trebuie să fie egal sau superior curentului absorbit de motor la sarcină nominală. Se verifică pe plăcuța motorului.

Categoria de utilizare AC – pentru motoare trifazate în curent alternativ, categoria standard este AC-3 (pornire directă, oprire în mers) sau AC-4 (pornire și frânare prin contracurent, aplicații mai solicitante).

Tensiunea bobinei – bobina de comandă poate fi alimentată la 24V DC (pentru automatizări cu PLC), 230V AC sau 400V AC. Alegerea depinde de schema de comandă folosită.

Gradul de protecție și mediul de instalare – în medii cu praf, umezeală sau vibrații, se impun modele cu IP ridicat sau montaj în tablouri etanșe.

Oferta de pe piață este variată. Pe site-ul unui distribuitor autorizat de echipamente electrice industriale, cum este Dinamic Electric, se pot găsi contactoare motor 3 poli din gama unor producători recunoscuți, cu specificații tehnice complete și livrare rapidă – un avantaj important atunci când o linie de producție stă.

Greșeli frecvente în alegerea și montajul contactoarelor

Una dintre cele mai comune erori este utilizarea unui contactor dimensionat pentru sarcini rezistive (becuri, rezistențe) la comanda unui motor. Categoria de utilizare AC-1 nu este potrivită pentru motoare; contactele se vor deteriora prematur din cauza curenților de pornire.

O altă greșeală este neglijarea protecției termice. Contactorul singur nu protejează motorul împotriva suprasarcinii de durată; pentru aceasta este nevoie de un releu termic montat în serie. Multe scheme utilizează un ansamblu contactor-releu termic, disponibil și ca unitate preassemblată.

Nu în ultimul rând, cablarea incorectă a bobinei de comandă sau lipsa unui circuit de reținere (automenținere) poate duce la funcționarea intermitentă a motorului sau la imposibilitatea pornirii.

Tendințe: contactoare inteligente și integrarea în sisteme de automatizare

Industria se îndreaptă tot mai clar spre soluții inteligente. Contactoarele moderne pot fi echipate cu module de comunicație (Modbus, Profibus, IO-Link) care permit monitorizarea de la distanță a stării contactelor, numărarea ciclurilor și programarea întreruperilor preventive înainte de apariția defecțiunilor.

Această evoluție este relevantă mai ales pentru fabricile care adoptă concepte de tip Industry 4.0, unde mentenanța predictivă reduce semnificativ timpii de nefuncționare.

Pentru proiecte noi sau înlocuiri punctuale, o selecție bine pusă la punct de contactoare pentru motoare – cu filtrare după curent, tensiunea bobinei și producător – simplifică considerabil procesul de achiziție pentru electricieni și ingineri de proiect.

Concluzie

Contactorul motor cu 3 poli este unul dintre acele componente care devin vizibile doar când lipsesc sau când cedează. Înțelegerea rolului său, alegerea corectă în funcție de parametrii motorului și montajul conform normelor tehnice sunt pași simpli care pot prelungi semnificativ durata de viață a unui echipament și pot evita opriri neplanificate costisitoare. Într-o industrie în care fiecare oră de producție pierdută are un preț, un contactor bine ales este, fără exagerare, o investiție cu randament ridicat.
